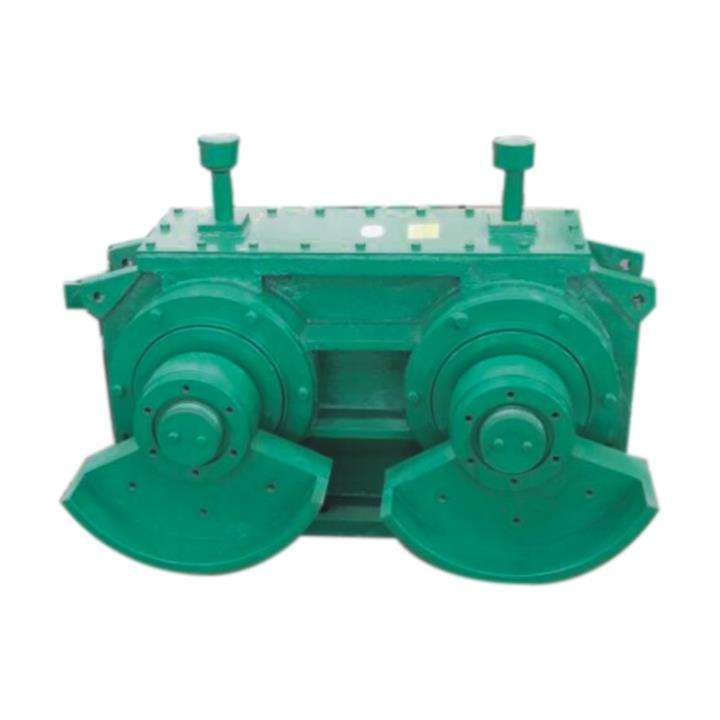

雙軸稀油激振器

一、   概述

激振器是振動設備的主要部件之一，振動設備的使用效果好與壞起決定性作用。根據激振器的潤滑方式分成兩種：稀油激振器和脂油激振器。

目前，國內脂油激振器普遍存在以下缺陷：

（1）  加油次數頻繁，軸向漏油嚴重。

（2）  軸承室內的脂油量不好控制，起不到良好的潤滑條件。

（3）  激振器連續工作時，軸承溫度高，油粘度變質，致使軸承使用壽命短，維修費用高。

（4）  環境溫度低時，不易起動。

根據以上情況，我公司于2008年吸取國內外的新型技術，研制新一代稀油激振器。其工作原理是：利用齒輪油在激振器殼內循環通過，達到軸承潤滑目的的新型節能激振器。激振器外置一稀油站，通過油泵將油壓至激振器上端口，經噴油嘴將油噴入軸承室內。軸承轉動產生的離心力，將油甩入回油槽，再由吸油泵將激振器腔內多余油脂吸出，經過濾器過濾雜質，冷卻后回至稀油站內，達到循環使用的效果。

本公司研制的稀油激振器主要特點：

（1）  阻止軸向漏油。

（2）  限制了油面高度和溫度。

（3）  延長軸承的使用壽命。

（4）  在環境溫度低的情況下，容易起動。

二、   簡介

稀油式潤滑激振器采用循環油噴射潤滑，經過過濾的高壓油（0.2—0.25Mpa），經噴油嘴對準軸承內圈和保持架之間的間隙處進行噴射供油。油通過軸承后，流入軸承室下部的回油孔處。再經過回油油泵輸油給冷卻器，進行冷卻流回油箱。通過以上程序，一方面能帶走部分的熱量，一方面能排除磨粒和外界雜質，又一方面，經回油泵控制了軸承室油位，避免了油多溫度高、軸向漏油等現象，保證了油的粘度，使軸承能在良好狀態下運行。

以往是通過油封進行密封，但經過磨損后，很容易漏油。我們通過物質旋轉離心力原理將在軸上加工出拋油線，使軸上的油被拋向軸承室園周壁上，再流入下部的回油孔處。

三、 工作原理

恒溫循環潤滑節能裝置，其主要的特點是利用物質旋轉離心原理，在軸上設拋油環，把軸上的潤滑油拋向軸承室端蓋內圓周壁上，阻止油液向傳動軸兩端泄油。端蓋內圓周壁上的油順側壁流入回油管道，再流入軸承室底部的回油腔中。然后通過回油泵、冷卻器、過濾器流回油箱，阻止了軸向漏油現象。通過循環供油，一方面控制了油位高度；一方面帶走了軸承室內的部分熱量，使軸承溫度降低；又經過過濾可以清除磨粒和外界雜質。

四、組成及安裝方式

此此稀油激振器有兩種循環方式：內循環和外循環。安裝方式有兩種，一種為鑲嵌式，一種為座式。鑲嵌式為激振器安裝在振動篩兩側的篩幫上，座式為安裝在設備的上方或下方。

稀油激振器與脂油激振器對比表
